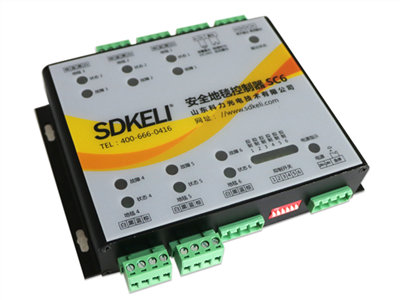

功能特點
1、本控制器為安全地毯聯動設計，最多可帶動6塊2、每組輸入信號有單獨的保護和不保護功能開關（抑制）
3、指示燈顯示每個安全地毯的工作狀態，包含工作、故障
4、具有電源指示燈和輸出狀態指示燈
5、安全控制器采用DC24V電源
6、1組常閉觸點輸出，1組常開觸點輸出
7、雙通道操作模式，可完成對安全地毯和控制器的自檢
8、手動復位、自動復位可切換
9、帶有一路DC24V有源報警輸出，可檢測系統中任意一塊安全地毯的狀態
10、電路中帶有自我監控的冗余電路

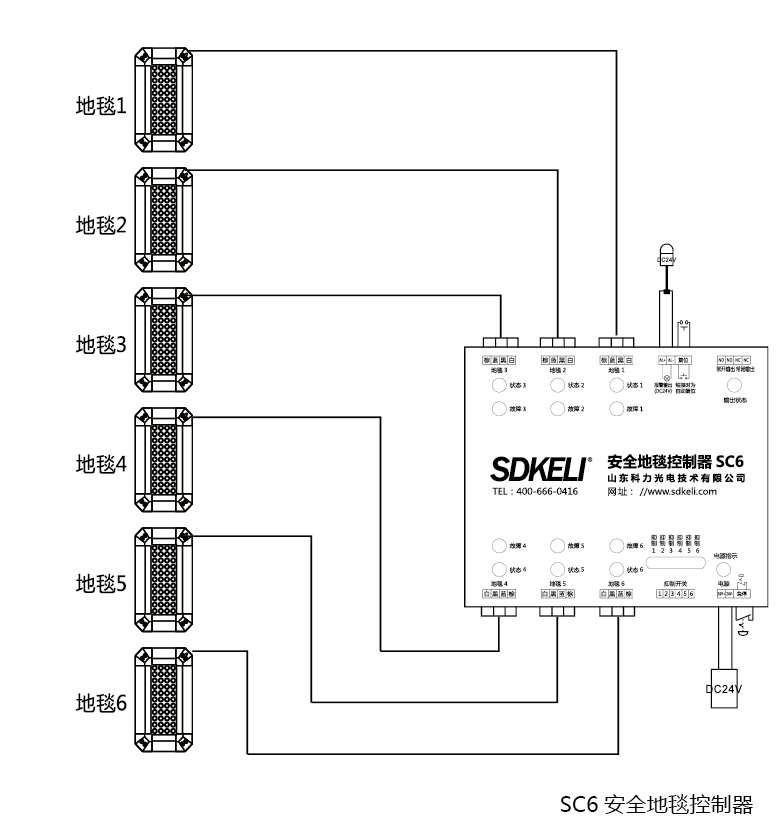

SC6型安全地毯控制器接線方式
將每塊安全地毯的白黑藍棕四根線按照下圖接到控制器的白、黑、藍、棕四個端子上，把24V供電的正極和負極分別連接到控制器的24V+、24V-端子，NO和NO為常開輸出，NC和NC為常閉輸出，AL+、AL-分別接入24V報警器的正負極。復位短接時為自動復位，若改為手動復位可增加自動復位、常開復位按鈕。2芯電源標準線長1.5m4芯輸出線標準線長2m

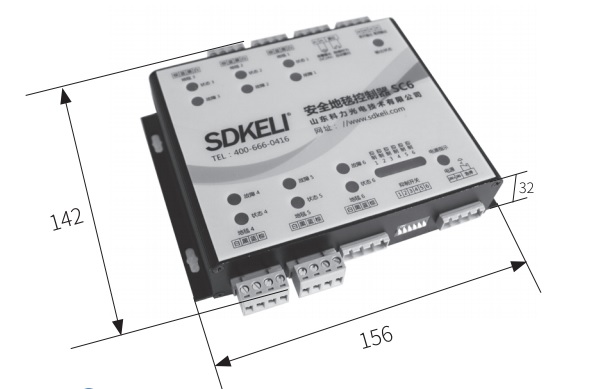

外形尺寸及安裝說明

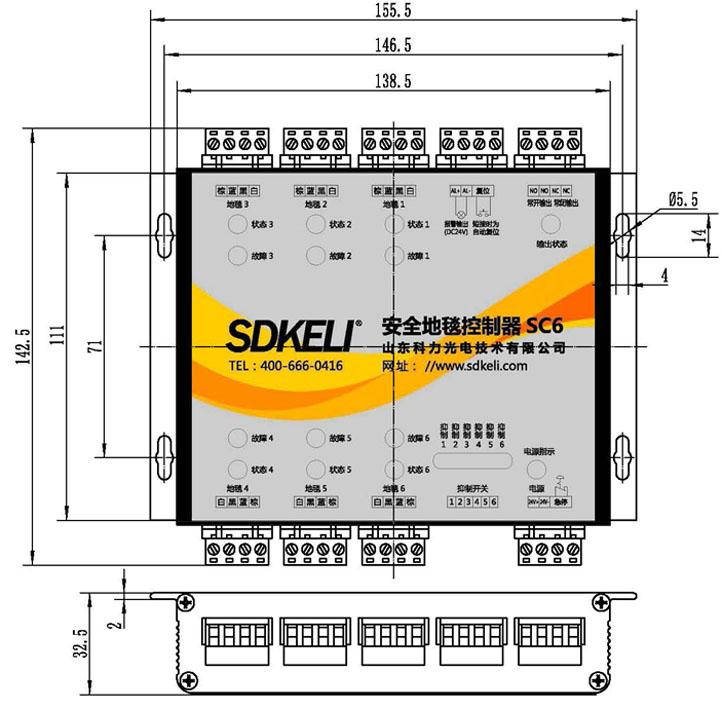

SC6型安全地毯控制器使用 Φ5.5螺釘安裝在電器柜或墻壁上，其尺寸如下圖所示
| 參考標準 | EN/IEC61496-1（Type4 ESPE） | |
|---|---|---|
| 執行標準 | ISO 13849-1（Cat.4）； 2004/108/EC（EMC指令）； 2006/42/EC（機械安全指令） | |
| 環境溫度 | 工作 | -10℃~55℃（無結霜及凝霧） |
| 存儲 | -30℃~70℃ | |
| 環境濕度 | 工作 | 35％RH~85％RH |
| 存儲 | 35％RH~95％RH | |
| 抗振能力 | 頻率10~55Hz，振幅0.35±0.05mm，X、Y及Z方向各20次 | |
| 抗沖擊能力 | 加速度100m/s2，脈沖持續時間16ms，X、Y及Z方向各1000次 | |
| 防護等級 | IP50 | |
| 電源電壓 | DC24V±10% | |
| 功耗 | ≤3W | |
| 響應時間 | ＜20ms | |
| 安全輸出 | 1常開1常閉無源觸點 | |
| 負載能力 | AC15：5A/250V | |
| DC13：5A/24V | ||
| 上電啟動時間 | ＜1s | |
| 檢測功能 |
上電自檢 工作過程中實時自檢 |
|
| 保護電路 | 過壓過流保護 | |
| 狀態指示 | POWER：紅色，上電時亮 | |
| ERR：紅色，地毯故障時亮 | ||
| ON：綠色，輸出繼電器吸合時亮 | ||
| OFF：紅色，輸出繼電器釋放時亮 | ||
| 介電強度 | AC1500V，60s無擊穿或閃絡 | |
| 實現功能 | 安全地毯的實時監控 | |
| 控制輸出的復位形式設置；報警輸出的復位形式設置 | ||
| 抑制功能 | ||
| 繼電器壽命 | 電氣壽命：≥100萬次 | |
| 機械壽命：≥1000萬次 | ||
| 外形尺寸 | 156×142×32mm | |

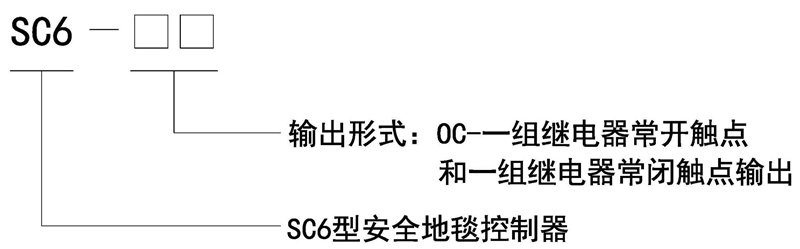

SC6型安全地毯控制器編號：
