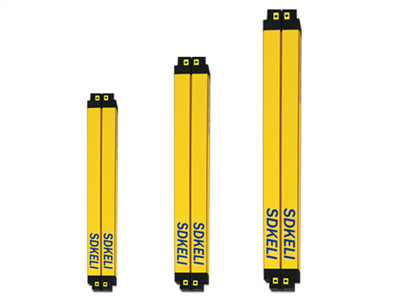

KS06M型安全光柵

產品介紹：KS06型安全光柵專為人身安全防護而設計，產品符合GB/T 19436.1、GB/T19436.2及GB4584-2007的要求。具有安全性高、外觀纖小、無探測盲區、檢測精度高（最高14mm，可用于手指保護）等特點。適用于自動化領域及危險機械加工現場的人身安全防護。KS06M型安全光柵可對3m、6m、9m等不同距離的危險區域提供防護，用戶可根據實際臺面選擇合適的光柵規格。KS06M型安全光柵提供兩路PNP或NPN控制信號，當用戶現場需要繼電器信號進行控制時，可配合CSRMB型安全繼電器模塊使用。

分享到：

產品特點

1、安全性高，產品符合GB/T 19436.1（安全四級）、GB/T19436.2（安全四級）及GB4584-2007安全
2、KS06M型安全光柵外觀纖小精致，截面為25mm * 30mm
3、KS06M型安全光柵無探測盲區
4、檢測精度高，可達14mm，適用于保護手指
5、可對3米、6米、9米等不同距離的危險區域提供防護
6、適用于自動化領域及機械加工現場

產品組成

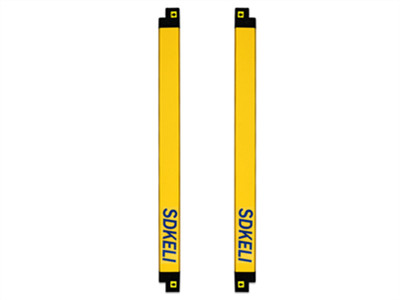

由發光器、受光器、傳輸線組成

規格型號

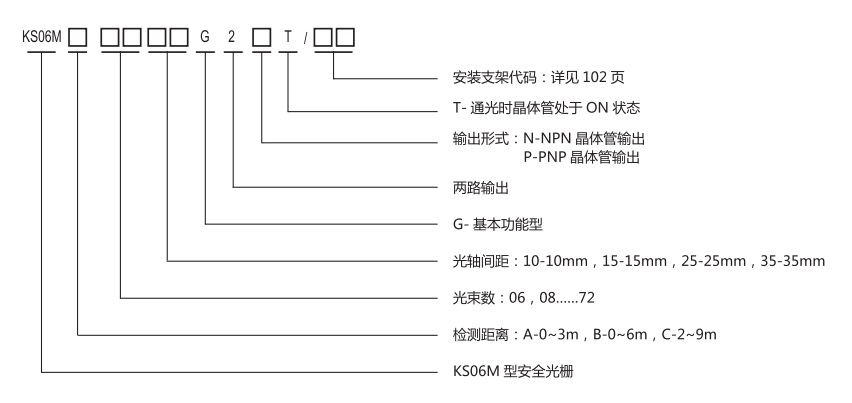

KS06M型安全光柵規格型號圖

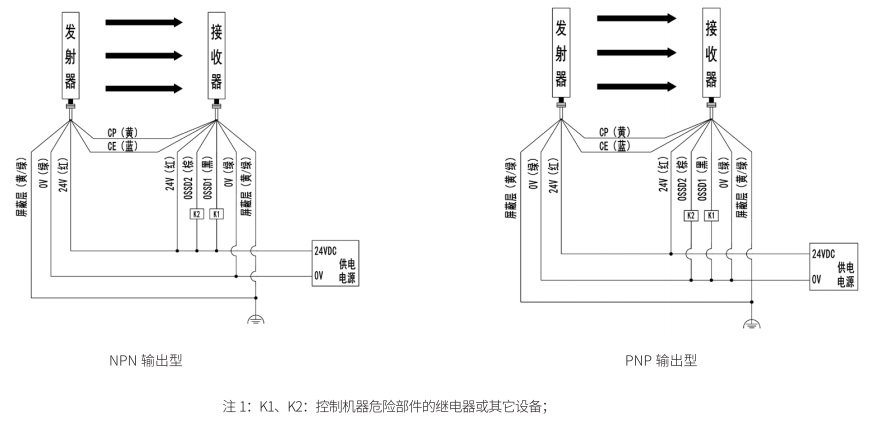

典型布線圖

KS06M安全光柵接線圖

安全等級 Type4(gb/T19436，ICE61496)
執行標準 GB/19436.1;GB/T19436.2;GB4584-2007；IEC 61496-1；IEC 61496-2
光學特性
檢測光源 紅外LED（中心波長850nm）
保護高度 光軸間距×（光束數-1）
EAA 滿足IEC 61496-2要求，檢測距離在3m以上時，EAA<2.5°
光軸間距 10mm 15mm 25mm 35mm
檢測精度 14mm 20mm 30mm 40mm
光速數 16、20、24...72 12、14、16...72 8、10、12...72 6、8、10...72
檢測距離 A型：0~3m,B型：0~6m,C型：2~9m（特殊定制）
環境特性
環境溫度 工作 -10℃~55℃（無結霜及凝霧）
存儲 -40℃~70℃
環境濕度 工作 35％RH~85％RH
存儲 35％RH~95％RH
抗光干擾 白熾光源 3000Lux
熒光光源 3000Lux
太陽光源 10000Lux
EMC EMS 符合GB/T19436-1和GB4584-2007中對四級安全光幕的要求
EMI 符合EN61326-1和EN55011中對工業現場的電磁輻射要求
抗振動 頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次
抗沖擊 加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次
防護等級 IP65

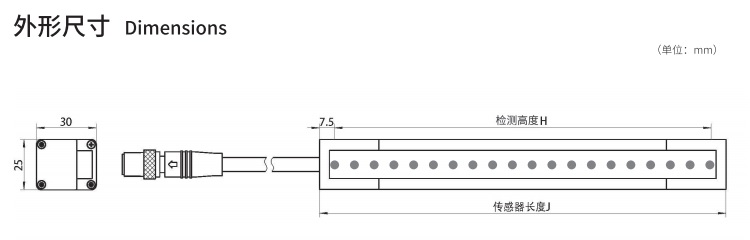

外形尺寸 25×30×Jmm(J為發光器/受光器長度)
電氣特性
電源電壓 DC24V±10％
消耗電流 發光器 ≤120mA
受光器 ≤120mA
響應時間 ≤10ms
輸出特性 NPN輸出 NPN晶體管輸出×2；通光時晶體管ON，帶負載能力≤200mA,輸出電壓≤4V。遮光時晶體管OFF，輸出電壓≥VCC-1V。漏電流＜2mA
PNP輸出 PNP晶體管輸出×2；通光時晶體管ON，帶負載能力≤200mA,輸出電壓≥VCC-4V。遮光時晶體管OFF，輸出電壓≤1V。漏電流＜2mA
檢查功能 動態自檢

光束數 光軸間距10 光軸間距15 光軸間距25 光軸間距35
檢測精度14 檢測精度20 檢測精度30 檢測精度40
規格型號 保護高度 規格型號 保護高度 規格型號 保護高度 規格型號 保護高度
6             KS06M*0635G2#T 175
8         KS06M*0825G2#T 175 KS06M*0835G2#T 245
10         KS06M*1025G2#T 225 KS06M*1035G2#T 315
12     KS06M*1215G2#T 165 KS06M*1225G2#T 375 KS06M*1235G2#T 385
14     KS06M*1415G2#T 195 KS06M*1425G2#T 325 KS06M*1435G2#T 455
16 KS06M*1610G2#T 150 KS06M*1615G2#T 225 KS06M*1625G2#T 375 KS06M*1635G2#T 525
18     KS06M*1815G2#T 255 KS06M*1825G2#T 425 KS06M*1835G2#T 595
20 KS06M*2010G2#T 190 KS06M*2015G2#T 285 KS06M*2025G2#T 475 KS06M*2035G2#T 665
22     KS06M*2215G2#T 315 KS06M*2225G2#T 525 KS06M*2235G2#T 735
24 KS06M*2410G2#T 230 KS06M*2415G2#T 345 KS06M*2425G2#T 575 KS06M*2435G2#T 805
26     KS06M*2615G2#T 375 KS06M*2625G2#T 625 KS06M*2635G2#T 875
28 KS06M*2810G2#T 270 KS06M*2815G2#T 405 KS06M*2825G2#T 675 KS06M*2835G2#T 945
30     KS06M*3015G2#T 435 KS06M*3025G2#T 725 KS06M*3035G2#T 1015
32 KS06M*3210G2#T 310 KS06M*3215G2#T 465 KS06M*3225G2#T 775 KS06M*3235G2#T 1085
34     KS06M*3415G2#T 495 KS06M*3425G2#T 825 KS06M*3435G2#T 1155
36 KS06M*3610G2#T 350 KS06M*3615G2#T 525 KS06M*3625G2#T 875 KS06M*3635G2#T 1225
38     KS06M*3815G2#T 555 KS06M*3825G2#T 925 KS06M*3835G2#T 1295
40 KS06M*4010G2#T 390 KS06M*4015G2#T 585 KS06M*4025G2#T 975 KS06M*4035G2#T 1365
42     KS06M*4215G2#T 615 KS06M*4225G2#T 1025 KS06M*4235G2#T 1435
44 KS06M*4410G2#T 430 KS06M*4415G2#T 645 KS06M*4425G2#T 1075 KS06M*4435G2#T 1505
46     KS06M*4615G2#T 675 KS06M*4625G2#T 1125 KS06M*4635G2#T 1575
48 KS06M*4810G2#T 470 KS06M*4815G2#T 705 KS06M*4825G2#T 1175 KS06M*4835G2#T 1645
50     KS06M*5015G2#T 735 KS06M*5025G2#T 1225 KS06M*5035G2#T 1715
52 KS06M*5210G2#T 510 KS06M*5215G2#T 765 KS06M*5225G2#T 1275 KS06M*5235G2#T 1785
54     KS06M*5415G2#T 795 KS06M*5425G2#T 1325 KS06M*5435G2#T 1855
56 KS06M*5610G2#T 550 KS06M*5615G2#T 825 KS06M*5625G2#T 1375 KS06M*5635G2#T 1925
58     KS06M*5815G2#T 855 KS06M*5825G2#T 1425 KS06M*5835G2#T 1995
60 KS06M*6010G2#T 590 KS06M*6015G2#T 885 KS06M*6025G2#T 1475 KS06M*6035G2#T 2065
62     KS06M*6215G2#T 915 KS06M*6225G2#T 1525 KS06M*6235G2#T 2135
64 KS06M*6410G2#T 630 KS06M*6415G2#T 945 KS06M*6425G2#T 1575 KS06M*6435G2#T 2205
66     KS06M*6615G2#T 975 KS06M*6625G2#T 1625 KS06M*6635G2#T 2275
68 KS06M*6810G2#T 670 KS06M*6815G2#T 1005 KS06M*6825G2#T 1675 KS06M*6835G2#T 2345
70     KS06M*7015G2#T 1035 KS06M*7025G2#T 1725 KS06M*7035G2#T 2415
72 KS06M*7210G2#T 710 KS06M*7215G2#T 1065 KS06M*7225G2#T 1775 KS06M*7235G2#T 2485
注：規格型號中*表示光幕保護距離，A系列保護距離0-3mB系列保護距離0-6mC系列保護距離2-9m；#表示輸出形式，P表示PNP輸出，N表示NPN輸出。(單位mm)


H表示保護高度，J表示發光器、受光器長度，L表示鋼管長度，C表示防護罩長度（單位：mm）



光束數 光軸間距10 光軸間距15 光軸間距25 光軸間距35
檢測精度14 檢測精度20 檢測精度30 檢測精度40
H J L H J L H J L H J L
6                   175 190 500
8             175 190 500 245 260 500
10             225 240 500 315 330 500
12       165 180 500 275 290 500 385 400 750
14       195 210 500 325 340 750 455 470 750
16 150 165 500 225 240 500 375 390 750 525 540 750
18       255 270 500 425 440 750 595 610 1000
20 190 205 500 285 300 500 475 490 750 665 680 1000
22       315 330 500 525 540 750 735 750 1000
24 230 245 500 345 360 750 575 590 1000 805 820 1000
26       375 390 750 625 640 1000 875 890 1200
28 270 285 500 405 420 750 675 690 1000 945 960 1200
30       435 450 750 725 740 1000 1015 1030 1200
32 310 325 500 465 480 750 775 790 1000 1085 1100 1500
34       495 510 750 825 840 1200 1155 1170 1500
36 350 365 750 525 540 750 875 890 1200 1225 1240 1500
38       555 570 750 925 940 1200 1295 1310 1500
40 390 405 750 585 600 1000 975 990 1200 1365 1380 1750
42       615 630 1000 1025 1040 1500 1435 1450 1750
44 430 445 750 645 660 1000 1075 1090 1500 1505 1520 1750
46       675 690 1000 1125 1140 1500 1575 1590 2000
48 470 485 750 705 720 1000 1175 1190 1500 1645 1660 2000
50       735 750 1000 1225 1240 1500 1715 1730 2000
52 510 525 750 765 780 1000 1275 1290 1500 1785 1800 2000
54       795 810 1000 1325 1340 1750 1855 1870
56 550 565 750 825 840 1200 1375 1390 1750 1925 1940
58       855 870 1200 1425 1440 1750 1995 2010
60 590 605 1000 885 900 1200 1475 1490 1750 2065 2080
62       915 930 1200 1525 1540 1750 2135 2150
64 630 645 1000 945 960 1200 1575 1590 2000 2205 2220
66       975 990 1200 1625 1640 2000 2275 2290
68 670 685 1000 1005 1020 1200 1675 1690 2000 2345 2360
70       1035 1050 1500 1725 1740 2000 2415 2430
72 710 725 1000 1065 1080 1500 1775 1790 2000 2485 2500
注：E系列只提供黃底部分的規格型號產品；雙壁鋼管長度L不超過1.5m.

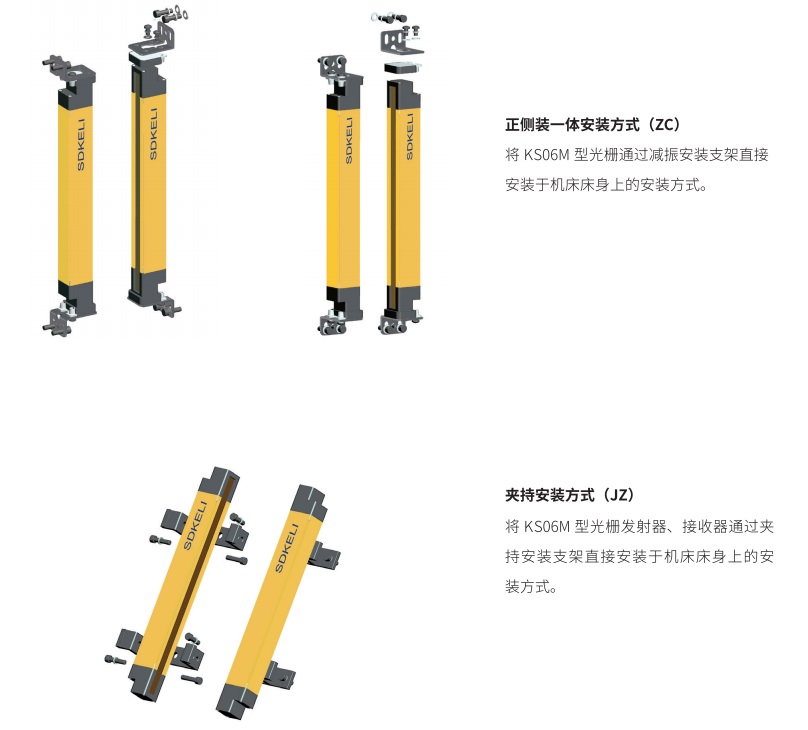

KS06M安全光柵安裝方式圖
