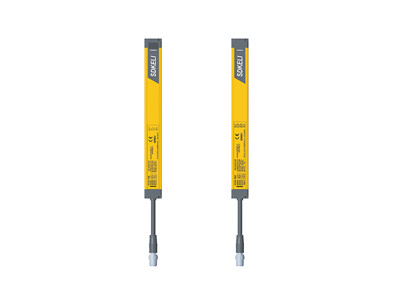

SMTC型測量光柵

產品介紹：SMTC測量光柵通過紅外線非接觸式測量，在不同場合實現長度寬度測量、面積測量、體積測量、方向檢測，并可以根據現場需求，讀取每束光通遮光狀態，靈活進行數據處理；測量光柵支持多種接口輸出。主要應用場合：倉儲系統，物料定位，方向識別，限高系統；噴涂設備，追蹤形狀、輪廓進行噴涂，節省涂料，環保等；物流設備，通道上物品輪廓測量，體積測量

分享到：

產品特點

1、超長檢測距離且對準簡單
2、安裝方便、靈活
3、抗電磁干擾、光干擾能力強
4、抗振性強，防水、防塵性能優越
5、支持Modbus 485-RTU的通信接口
6、最大檢測高度可達2.8m

產品組成

由發光器、接收器、支架、安裝附件等組成

規格型號

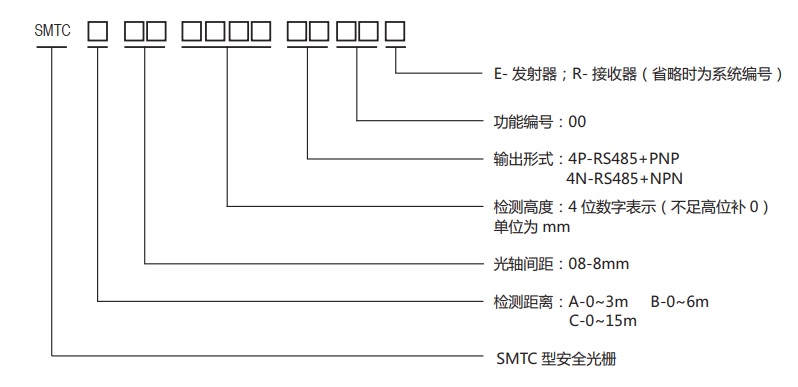

STMC型測量光柵規格圖

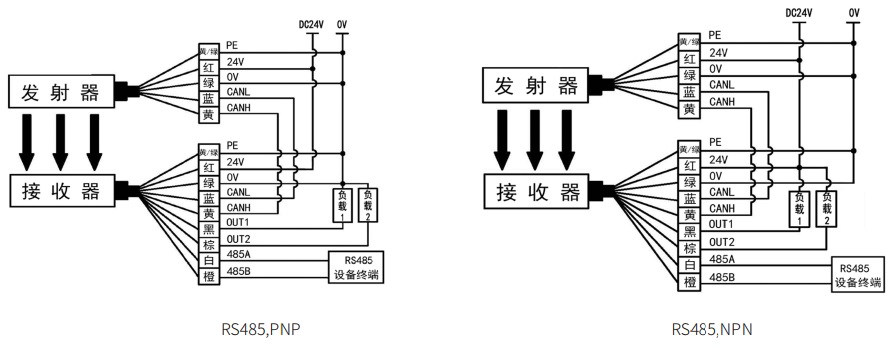

典型接線圖

STMC型測量光柵接線圖


認證標準
歐洲標準 EN 61496-1
EN 61496-2
EN ISO 13849-1
EN 61326-1		 國際標準 IEC 61496-1
IEC 61496-2
IEC 61326-1
ISO 13855
光學特性
光軸間距 8 mm
檢測距離 A型：0～3m；B型：0～6m；C型：0～15m
檢測高度 232 mm ～ 2872 mm（見SMTC 型測量光柵規格型號參數一覽表）
有效孔徑角(EAA) 滿足IEC61496-2要求，檢測距離在3m以上時，EAA＜2.5°
光源 紅外LED（波長850nm）
環境特性
環境溫度 工作 -10～55℃(無結霜及凝霧)
存儲 -40～70℃
環境濕度 工作 35%～85%RH
存儲 35%～95%RH
環境照度 白熾燈 不小于3000 Lux
熒光燈 不小于3000 Lux
太陽光 不小于10000Lux
同源光干擾 相同設計的發射元件的干擾光，不會導致SMTC型測量光柵產生危險失效
防護等級 IP65/IP67
抗振動能力 頻率10～55Hz，振幅0.35±0.05mm，X、Y及Z方向各20次
抗沖擊能力 加速度10G，脈沖持續時間16ms，X、Y及Z 方向各1000次
電氣特性
電源電壓  24V DC±20% (紋波±5%)
消耗電流 (無負載時) 發射器 ＜200 mA
接收器 ＜200 mA
掃描時間 8 ms ～ 34 ms（見 SMTC 型測量光柵規格型號參數一覽表）
啟動時間 ＜2s
檢測功能 上電自檢，工作過程中實時自檢
保護電路 過壓過流保護，輸出短路保護
同步方式 線同步
基本功能
晶體管輸出功能 OUT1 全通光輸出ON，否則輸出OFF
OUT2 全遮光輸出ON，否則輸出OFF
數據輸出功能 查詢光束數量 查詢傳感器一共多少光束通道
查詢所有光學通道狀態 查詢上一周期每個通道的通遮狀態
查詢多段遮光信息 查詢上一周期每段遮光的起始點與路數，最多15 段遮光信息
配置波特率 配置波特率，包括9600,19200，38400，57600，115200
配置傳感器地址 配置傳感器地址，地址范圍為0x41-0x5A


SMTC型測量光柵規格型號參數一覽表（光軸間距8mm系列）
規格型號 光束數 H J L C 掃描時間
SMTC□080232-△00 30 232 270 500 340 ＜8
SMTC□080272-△00 35 272 310 750 380 ＜8
SMTC□080312-△00 40 312 350 750 420 ＜9
SMTC□080352-△00 45 352 390 750 460 ＜9
SMTC□080392-△00 50 392 430 750 500 ＜9
SMTC□080432-△00 55 432 470 750 540 ＜10
SMTC□080472-△00 60 472 510 750 580 ＜10
SMTC□080512-△00 65 512 550 1000 620 ＜11
SMTC□080552-△00 70 552 590 1000 660 ＜11
SMTC□080592-△00 75 592 630 1000 700 ＜11
SMTC□080632-△00 80 632 670 1000 740 ＜12
SMTC□080672-△00 85 672 710 1000 780 ＜12
SMTC□080712-△00 90 712 750 1000 820 ＜13
SMTC□080752-△00 95 752 790 1000 860 ＜13
SMTC□080792-△00 100 792 830 1200 900 ＜13
SMTC□080832-△00 105 832 870 1200 940 ＜14
SMTC□080872-△00 110 872 910 1200 980 ＜14
SMTC□080912-△00 115 912 950 1200 1020 ＜15
SMTC□080952-△00 120 952 990 1200 1060 ＜15
SMTC□080992-△00 125 992 1030 1500 1100 ＜15
SMTC□081032-△00 130 1032 1070 1500 1140 ＜16
SMTC□081072-△00 135 1072 1110 1500 1180 ＜16
SMTC□081112-△00 140 1112 1150 1500 1220 ＜17
SMTC□081152-△00 145 1152 1190 1500 1260 ＜17
SMTC□081192-△00 150 1192 1230 1500 1300 ＜17
SMTC□081232-△00 155 1232 1270 1500 1340 ＜18
SMTC□081272-△00 160 1272 1310 1750 1380 ＜18
SMTC□081312-△00 165 1312 1350 1750 1420 ＜19
SMTC□081352-△00 170 1352 1390 1750 1460 ＜19
SMTC□081392-△00 175 1392 1430 1750 1500 ＜19
SMTC□081432-△00 180 1432 1470 1750 1540 ＜20
SMTC□081472-△00 185 1472 1510 1750 1580 ＜20
SMTC□081512-△00 190 1512 1550 2000 1620 ＜21
SMTC□081552-△00 195 1552 1590 2000 1660 ＜21
SMTC□081592-△00 200 1592 1630 2000 1700 ＜21
SMTC□081632-△00 205 1632 1670 2000 1740 ＜22
SMTC□081672-△00 210 1672 1710   1780 ＜22
SMTC□081712-△00 215 1712 1750   1820 ＜23
SMTC□081752-△00 220 1752 1790   1860 ＜23
SMTC□081792-△00 225 1792 1830   1900 ＜23
SMTC□081832-△00 230 1832 1870   1940 ＜24
SMTC□081872-△00 235 1872 1910   1980 ＜24
SMTC□081912-△00 240 1912 1950   2020 ＜25
SMTC□081952-△00 245 1952 1990   2060 ＜25
SMTC□081992-△00 250 1992 2030   2100 ＜25
SMTC□082032-△00 255 2032 2070   2140 ＜26
SMTC□082072-△00 260 2072 2110   2180 ＜26
SMTC□082112-△00 265 2112 2150   2220 ＜27
SMTC□082152-△00 270 2152 2190   2260 ＜27
SMTC□082192-△00 275 2192 2230   2300 ＜27
SMTC□082232-△00 280 2232 2270   2340 ＜28
SMTC□082272-△00 285 2272 2310   2380 ＜28
SMTC□082312-△00 290 2312 2350   2420 ＜29
SMTC□082352-△00 295 2352 2390   2460 ＜29
SMTC□082392-△00 300 2392 2430   2500 ＜29
SMTC□082432-△00 305 2432 2470   2540 ＜30
SMTC□082472-△00 310 2472 2510   2580 ＜30
SMTC□082512-△00 315 2512 2550   2620 ＜31
SMTC□082552-△00 320 2552 2590   2660 ＜31
SMTC□082592-△00 325 2592 2630   2700 ＜31
SMTC□082632-△00 330 2632 2670   2740 ＜32
SMTC□082672-△00 335 2672 2710   2780 ＜32
SMTC□082712-△00 340 2712 2750   2820 ＜33
SMTC□082752-△00 345 2752 2790   2860 ＜33
SMTC□082792-△00 350 2792 2830   2900 ＜33
SMTC□082832-△00 355 2832 2870   2940 ＜34
SMTC□082872-△00 360 2872 2910   2980 ＜34
注：“□”表示檢測距離系列號，A 型：0 ～ 3m；B 型：0 ～ 6m;C 型：0 ～ 15m;“△”表示輸出形式，4P-RS485+PNP； 4N-RS485+NPN;

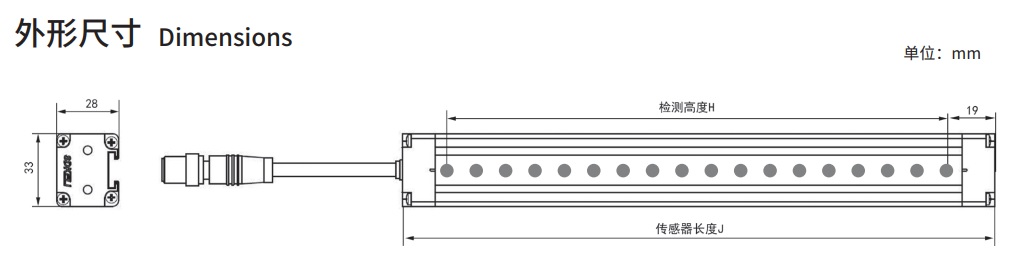

SMTC型測量光柵外形尺寸圖
SMTC測量光柵安裝圖
