您的位置：
    主頁 > 產品中心 > 安全光柵 >

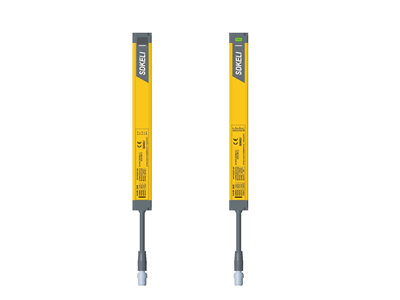

SMT型安全光柵

產品介紹：SMT型安全光柵通過TüV安全認證，安全等級達到Type 4 PLe，兼容光同步和線同步兩種同步方式，體積小巧，外觀精美，性能卓越，適用于自動化領域、機械壓力機、液壓機、剪板機、折彎機等危險場合的安全防護。

分享到：

產品特點

1.   高安全性：通過TÜV4級安全認證，性能到達PLe。
2.   兩種同步方式，光同步和線同步，簡化布線，提高安裝效率
3.   狀態指示豐富，端蓋指示燈可遠距離清晰辨識光柵工作狀態
4.   體積小巧，結構精致，安裝方式靈活多樣
5.   超大保護高度，可達2872mm，且穩定對光距離大于15m
6.   獨特的內減振設計，良好的抗振性
7.   高防護等級：IP65/IP67防護等級
8.   抗光干擾和電磁干擾能力強，性能更穩定

產品組成

由發光器、接收器、傳輸線組成

規格型號

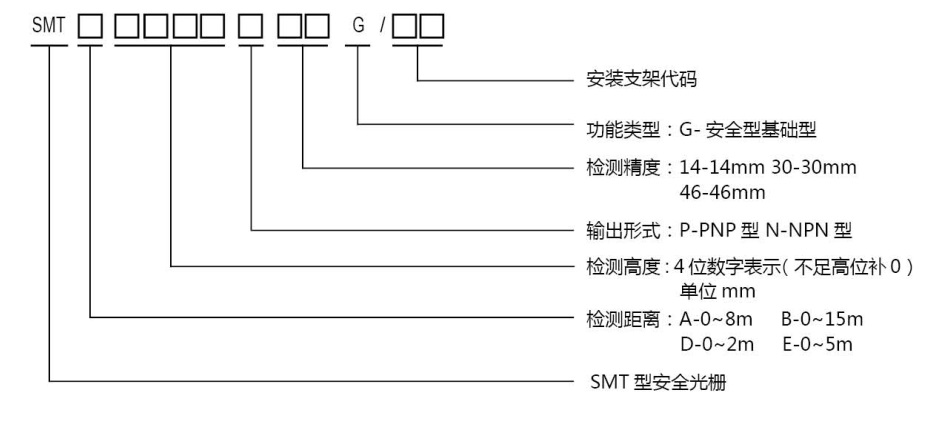

SMT1型安全光柵規格型號圖

典型接線圖

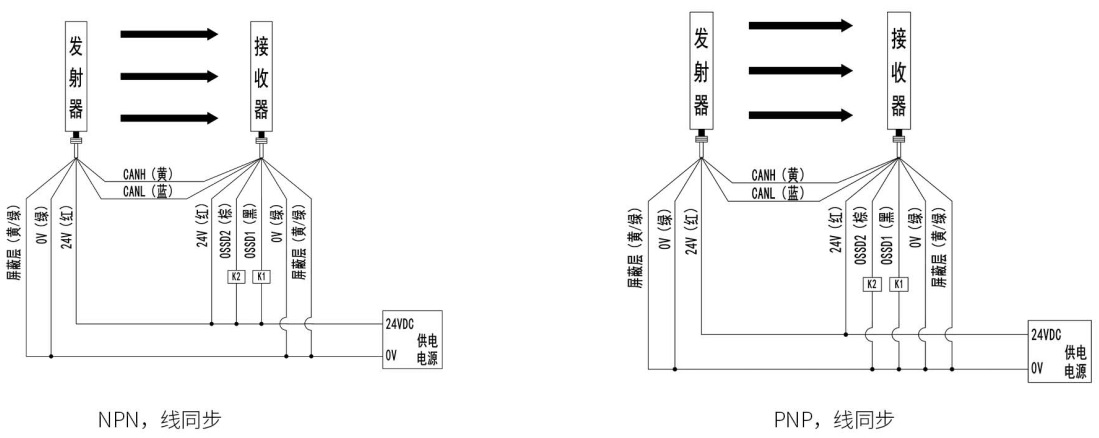

SMT1型安全光柵PNP輸出線同步使用EDM功能接線圖

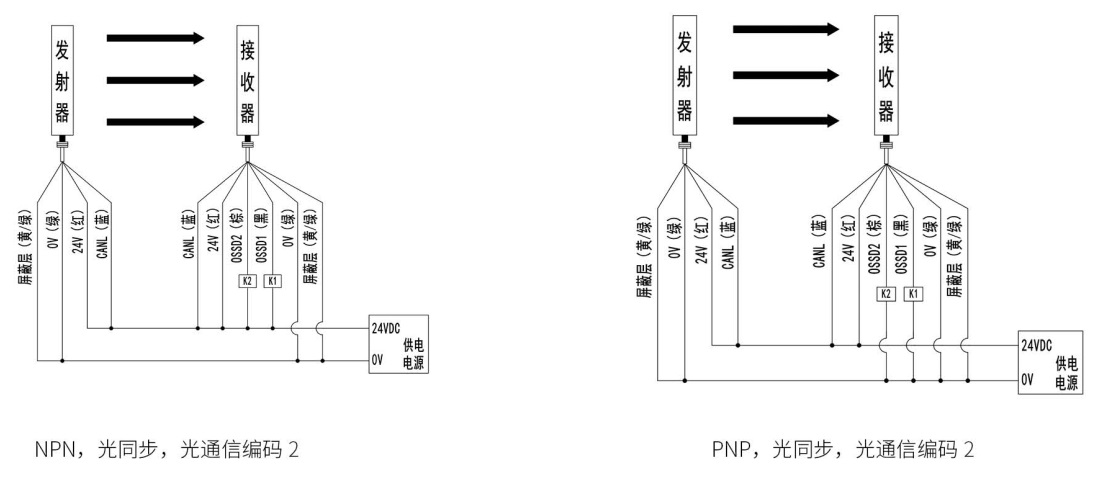

SMT1型安全光柵接線圖2

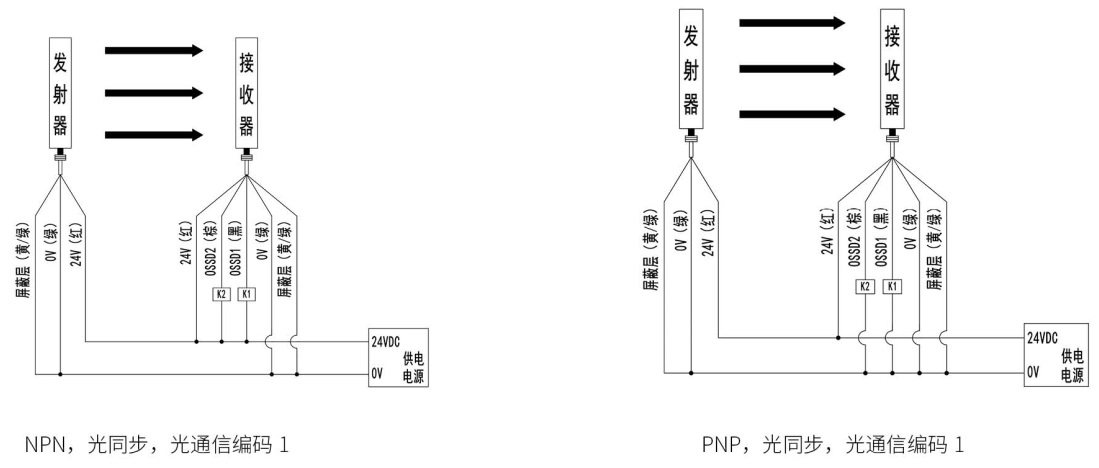

SMT1型安全光柵接線圖3
1、負載 1、負載 2：控制機器危險部件的繼電器或其它設備；2、懸空信號線必須分別進行絕緣處理；3、光通信編碼通過CANL接線進行選擇，光通信編碼切換時需重新上電；4、現場環境EMC干擾強烈或布線困難時，推薦使用光同步接線方式；5、2套光同步光柵平行安裝時，需采用不同光通信編碼，提高抗光干擾能力；6、現場存在強烈光干擾或相鄰2套光柵存在光干擾時，推薦使用線同步接線方式。


技術參數
執行標準 EN 61496-1:2013 (Type 4 ESPE)
EN 61496-2:2013 (Type 4 AOPD)
EN ISO 13849-1:2015 (Category 4、PL e)
EN 61326-1:2013
IEC 61496-1:2012 (Type 4 ESPE)
IEC 61496-2:2013 (Type 4 AOPD)
IEC 61326-1
ISO 13855
參考標準 2014/35/EU(低電壓指令)；EN/IEC 61508；EN/IEC 61010-1；EN 60204-1;EN/IEC 62061
安全類別
安全等級 Type 4 Category 4 PL e
DCavg 99%
CCF 100
MTTFD /PFHD （見SMT型安全光柵規格型號參數一覽表）
光學特性
檢測光源 紅外LED（波長850nm）
檢測精度 14 mm 30 mm 46 mm
檢測距離 A型：0～8m；B型：0～15m；D型：0～2m；E型：0～5m；
檢測高度 112 mm～2872 mm（見SMT型安全光柵規格型號參數一覽表）
有效孔徑角(EAA) 滿足IEC61496-2要求，檢測距離在3m以上時，EAA＜2.5°
環境特性
環境溫度 工作 -10～55℃(無結霜及凝霧)
存儲 -30～70℃
環境濕度 工作 35%～85%RH
存儲 35%～95%RH
抗光干擾 白熾光源 ≥3000 Lux
熒光光源 ≥3000 Lux
太陽光源 ≥10000 Lux
同源光干擾 相同設計的發射元件的干擾光，不會導致SMT型安全光柵產生危險失效
防護等級 IP65/P67（IEC 60529）
抗振動能力 頻率10～55Hz，振幅0.35±0.05mm，X、Y及Z方向各20次
抗沖擊能力 加速度10g，脈沖持續時間16ms，X、Y及Z 方向各1000次
外形尺寸 33*28*Jmm(J為發光器和受光器長度)
電氣特性
電源電壓  24V DC±20% (紋波±5%)
消耗電流 (無負載時) 發射器 ＜200 mA
接收器 ＜200 mA
響應時間 12ms～140ms（見SMT型安全光柵規格型號參數一覽表）
同步方式 光同步兼容線同步
安全輸出（OSSDs） PNP PNP晶體管輸出×2
ON狀態時，負載電流≤300mA，輸出電壓≥Vcc-2V
OFF狀態時，漏電流≤1mA，殘留電壓≤1V（排除導線延長的影響）
容性負載：0.9uF
感性負載：2H
NPN NPN晶體管輸出×2
ON狀態時，負載電流≤300mA，輸出電壓≤2V
OFF狀態時，漏電流≤1mA，殘留電壓≤2V（排除導線延長的影響）
容性負載：0.9uF
感性負載：2H
啟動時間 ＜2s
檢測功能 上電自檢，工作過程中實時自檢
保護電路 過壓過流保護，輸出短路保護
防止相互干擾功能 回避光干擾算法，光同步時，相鄰機器使用時采用不同光同步編碼

規格型號參數一覽表(H表示檢測高度，J表示發射器接收器長度，L表示鋼管長度，C表示防護罩長度，單位mm)。備注：''□''表示檢測距離系列號，A型：0～8m；B型：0～15m；D型：0～2m；E型：0～5m；"?"表示輸出形式，P-PNP；N-NPN
14mm系列 規格型號 光束數 H J L C 平均無危險故障時間
MTTFD (年)		 每小時失敗概率
PFHD (1/h)		 平均失效前時間
MTTF(年)		 響應時間
SMT□0112?14G 15 112 150 500 220 364 6.44E-09 43 ＜16
SMT□0152?14G 20 152 190 500 260 332 7.04E-09 42 ＜18
SMT□0192?14G 25 182 230 500 300 305 7.76E-09 41 ＜19
SMT□0232?14G 30 232 270 500 340 282 8.67E-09 40 ＜21
SMT□0272?14G 35 272 310 750 380 263 8.67E-09 39 ＜23
SMT□0312?14G 40 312 350 750 420 246 9.81E-09 38 ＜25
SMT□0352?14G 45 352 390 750 460 231 1.08E-08 37 <27
SMT□0392?14G 50 392 430 750 500 218 1.08E-08 36 <28
SMT□0432?14G 55 432 470 750 540 206 1.19E-08 36 <30
SMT□0472?14G 60 472 510 750 580 195 1.19E-08 35 <32
SMT□0512?14G 65 512 550 1000 620 186 1.33E-08 34 <34
SMT□0552?14G 70 552 590 1000 660 177 1.33E-08 33 <36
SMT□0592?14G 75 592 630 1000 700 169 1.50E-08 33 <37
SMT□0632?14G 80 632 670 1000 740 162 1.50E-08 32 <39
SMT□0672?14G 85 672 710 1000 780 155 1.61E-08 32 <41
SMT□0712?14G 90 712 750 1000 820 149 1.61E-08 31 <43
SMT□0752?14G 95 752 790 1000 860 143 1.61E-08 30 <45
SMT□0792?14G 100 792 830 1200 900 138 1.87E-08 30 <46
SMT□0832?14G 105 832 870 1200 940 133 1.87E-08 29 <48
SMT□0872?14G 110 872 910 1200 980 129 1.87E-08 29 <50
SMT□0912?14G 115 912 950 1200 1020 124 2.03E-08 28 <52
SMT□0952?14G 120 952 990 1200 1060 120 2.03E-08 28 <54
SMT□0992?14G 125 992 1030 1500 1100 117 2.03E-08 27 <55
SMT□1032?14G 130 1032 1070 1500 1140 113 2.23E-08 27 <57
SMT□1072?14G 135 1072 1110 1500 1180 110 2.23E-08 27 <59
SMT□1112?14G 140 1112 1150 1500 1220 107 2.23E-08 26 <61
SMT□1152?14G 145 1152 1190 1500 1260 104 2.47E-08 26 <63
SMT□1192?14G 150 1192 1230 1500 1300 101 2.47E-08 25 <64
SMT□1232?14G 155 1232 1270 1500 1340 98 2.47E-08 25 <66
SMT□1272?14G 160 1272 1310 1750 1380 96 2.47E-08 25 <68
SMT□1312?14G 165 1312 1350 1750 1420 94 2.74E-08 24 <70
SMT□1352?14G 170 1352 1390 1750 1460 91 2.74E-08 24 <72
SMT□1392?14G 175 1392 1430 1750 1500 89 2.74E-08 24 <73
SMT□1432?14G 180 1432 1470 1750 1540 87 3.08E-08 23 <75
SMT□1472?14G 185 1472 1510 1750 1580 85 3.08E-08 23 <77
SMT□1512?14G 190 1512 1550 2000 1620 83 3.08E-08 23 <79
SMT□1552?14G 195 1552 1590 2000 1660 81 3.08E-08 22 <81
SMT□1592?14G 200 1592 1630 2000 1700 80 3.08E-08 22 <82
SMT□1632?14G 205 1632 1670 2000 1740 78 3.41E-08 22 <84
SMT□1672?14G 210 1672 1710 2000 1780 76 3.41E-08 21 <86
SMT□1912?14G 240 1912 1950   2020 68 3.80E-08 20 <97
SMT□2152?14G 270 2152 2190   2260 61 4.22E-08 19 <108
SMT□2392?14G 300 2392 2430   2500 56 4.73E-08 17 <118
SMT□2872?14G 360 2872 2910   2980 47 5.76E-08 15 <140
30mm系列 SMT□0112?30G 6 112 150 500 220 439 5.38E-09 44 <13
SMT□0152?30G 8 152 190 500 260 420 5.38E-09 44 <13
SMT□0192?30G 9 192 290 500 300 411 5.38E-09 44 <14
SMT□0232?30G 11 232 270 500 340 394 5.94E-09 43 <14
SMT□0272?30G 13 272 310 750 380 378 5.94E-09 42 <15
SMT□0312?30G 15 312 350 750 420 364 6.44E-09 42 <16
SMT□0352?30G 16 352 390 750 460 357 6.44E-09 42 <16
SMT□0392?30G 18 392 430 750 500 344 6.44E-09 41 <17
SMT□0432?30G 20 432 470 750 540 332 7.04E-09 41 <17
SMT□0472?30G 21 472 510 750 580 326 7.04E-09 41 <18
SMT□0512?30G 23 512 550 1000 620 315 7.04E-09 40 <19
SMT□0552?30G 25 552 590 1000 660 305 7.76E-09 39 <19
SMT□0592?30G 26 592 630 1000 700 300 7.76E-09 39 <20
SMT□0632?30G 28 632 670 1000 740 291 7.76E-09 39 <21
SMT□0672?30G 30 672 710 1000 780 282 8.67E-09 38 <21
SMT□0712?30G 31 712 750 1000 820 278 8.67E-09 38 <22
SMT□0752?30G 33 752 790 1000 860 270 8.67E-09 37 <22
SMT□0792?30G 35 792 830 1200 900 263 8.67E-09 37 <23
SMT□0832?30G 36 832 870 1200 940 259 9.81E-09 37 <23
SMT□0872?30G 38 872 910 1200 980 252 9.81E-09 36 <24
SMT□0912?30G 40 912 950 1200 1020 246 9.81E-09 36 <25
SMT□0952?30G 41 952 990 1200 1060 243 9.81E-09 36 <25
SMT□0992?30G 43 992 1030 1500 1100 237 9.81E-09 35 <26
SMT□1032?30G 45 1032 1070 1500 1140 231 1.08E-08 35 <26
SMT□1072?30G 46 1072 1110 1500 1180 228 1.08E-08 35 <27
SMT□1112?30G 48 1112 1150 1500 1220 223 1.08E-08 34 <28
SMT□1152?30G 50 1152 1190 1500 1260 218 1.08E-08 34 <28
SMT□1192?30G 51 1192 1230 1500 1300 215 1.08E-08 34 <29
SMT□1232?30G 53 1232 1270 1500 1340 210 1.19E-08 33 <30
SMT□1272?30G 55 1272 1310 1750 1380 206 1.19E-08 33 <30
SMT□1312?30G 56 1312 1350 1750 1420 203 1.19E-08 33 <31
SMT□1352?30G 58 1352 1390 1750 1460 199 1.19E-08 33 <31
SMT□1392?30G 60 1392 1430 1750 1500 195 1.19E-08 32 <32
SMT□1432?30G 61 1432 1470 1750 1540 193 1.19E-08 32 <32
SMT□1472?30G 63 1472 1510 1750 1580 189 1.33E-08 32 <33
SMT□1512?30G 65 1512 1550 2000 1620 186 1.33E-08 32 <34
SMT□1552?30G 66 1552 1590 2000 1660 184 1.33E-08 31 <34
SMT□1592?30G 68 1592 1630 2000 1700 180 1.33E-08 31 <35
SMT□1632?30G 70 1632 1670 2000 1740 177 1.33E-08 31 <35
SMT□1672?30G 71 1672 1710 2000 1780 175 1.50E-08 31 <36
SMT□1912?30G 81 1912 1950   2020 160 1.50E-08 29 <40
SMT□2152?30G 91 2152 2190   2260 148 1.61E-08 28 <43
SMT□2392?30G 101 2392 2430   2500 137 1.87E-08 27 <47
SMT□2872?30G 121 2872 2910   2980 120 2.03E-08 25 <54
46mm系列 SMT□0112?46G 4 112 150 500 220 461 4.91E-09 45 <12
SMT□0152?46G 5 152 190 500 260 450 4.91E-09 44 <12
SMT□0192?46G 6 192 230 500 300 439 5.38E-09 44 <13
SMT□0232?46G 7 232 270 500 340 429 5.38E-09 44 <13
SMT□0272?46G 8 272 310 750 380 420 5.38E-09 43 <13
SMT□0312?46G 9 312 350 750 420 411 6.38E-09 43 <14
SMT□0352?46G 10 352 390 750 460 402 5.94E-09 43 <14
SMT□0392?46G 11 392 430 750 500 394 5.94E-09 42 <14
SMT□0432?46G 12 432 470 750 540 386 5.94E-09 42 <15
SMT□0472?46G 13 472 510 750 580 378 6.44E-09 42 <15
SMT□0512?46G 14 512 550 1000 620 371 6.44E-09 41 <16
SMT□0552?46G 15 552 590 1000 660 364 6.44E-09 41 <16
SMT□0592?46G 16 592 630 1000 700 357 6.44E-09 41 <16
SMT□0632?46G 17 632 670 1000 740 350 6.44E-09 40 <17
SMT□0672?46G 18 672 710 1000 780 344 7.04E-09 40 <17
SMT□0712?46G 19 712 750 1000 820 338 7.04E-09 40 <17
SMT□0752?46G 20 752 790 1000 860 332 7.04E-09 39 <18
SMT□0792?46G 21 792 830 1200 900 326 7.04E-09 39 <18
SMT□0832?46G 22 832 870 1200 940 321 7.04E-09 39 <18
SMT□0872?46G 23 872 910 1200 980 315 7.76E-09 38 <19
SMT□0912?46G 24 912 950 1200 1020 310 7.76E-09 38 <19
SMT□0952?46G 25 952 990 1200 1060 305 7.76E-09 38 <19
SMT□0992?46G 26 992 1030 1500 1100 300 7.76E-09 38 <20
SMT□1032?46G 27 1032 1070 1500 1140 296 7.76E-09 37 <20
SMT□1072?46G 28 1072 1110 1500 1180 291 7.76E-09 37 <21
SMT□1112?46G 29 1112 1150 1500 1220 287 7.76E-09 37 <21
SMT□1152?46G 30 1152 1190 1500 1260 282 8.67E-09 37 <21
SMT□1192?46G 31 1192 1230 1500 1300 278 8.67E-09 36 <22
SMT□1232?46G 32 1232 1270 1500 1340 274 8.67E-09 36 <22
SMT□1272?46G 33 1272 1310 1750 1380 270 8.67E-09 36 <22
SMT□1312?46G 34 1312 1350 1750 1420 266 8.67E-09 36 <23
SMT□1352?46G 35 1352 1390 1750 1460 163 8.67E-09 35 <23
SMT□1392?46G 36 1392 1430 1750 1500 259 9.81E-09 35 <23
SMT□1432?46G 37 1432 1470 1750 1540 256 9.81E-09 35 <24
SMT□1472?46G 38 1472 1510 1750 1580 252 9.81E-09 34 <24
SMT□1512?46G 39 1512 1550 2000 1620 249 9.81E-09 34 <25
SMT□1552?46G 40 1552 1590 2000 1660 246 9.81E-09 34 <25
SMT□1592?46G 41 1592 1630 2000 1700 243 9.81E-09 34 <25
SMT□1632?46G 42 1632 1670 2000 1740 240 9.81E-09 34 <26
SMT□1672?46G 43 1672 1710 2000 1780 237 1.08E-08 34 <26
SMT□1912?46G 49 1912 1950   2020 220 1.08E-08 32 <28
SMT□2152?46G 55 2152 2190   2260 206 1.19E-08 31 <30
SMT□2392?46G 61 2392 2430   2500 193 1.19E-08 30 <32
SMT□2872?46G 73 2872 2910   2980 172 1.50E-08 28 <37

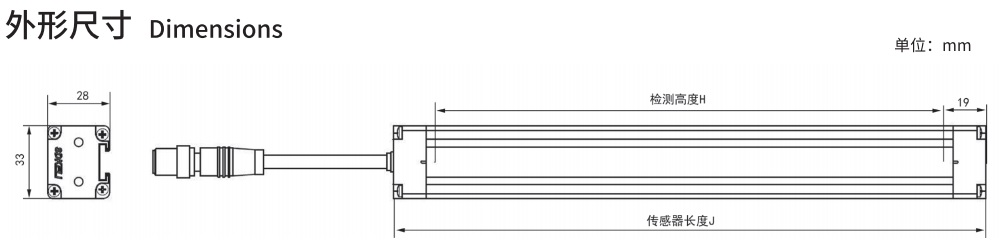

SMT型安全光柵外觀尺寸圖

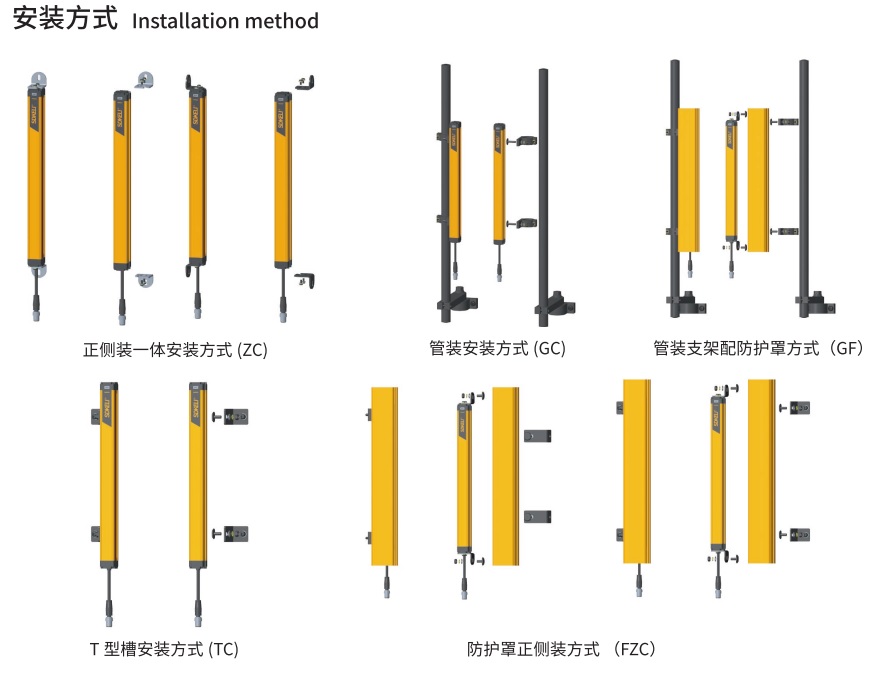

SMT型安全光柵安裝圖
