產品特點
1、雙獨立OSSD輸出2、外部繼電器觸點監控（EDM）功能
3、提供雙路PNP信號輸出，安全性能更高
4、檢測精度高，可達14mm，適用于保護手指
5、保護長度大，可達6m
6、減振性能好，適用于高速?zèng)_、大小噸位壓力機，使用壽命長
7、輸出過載保護和短路保護
8、紅外光通訊和專用光學系統
9、抗光干擾和電磁干擾能力強，工作更穩定

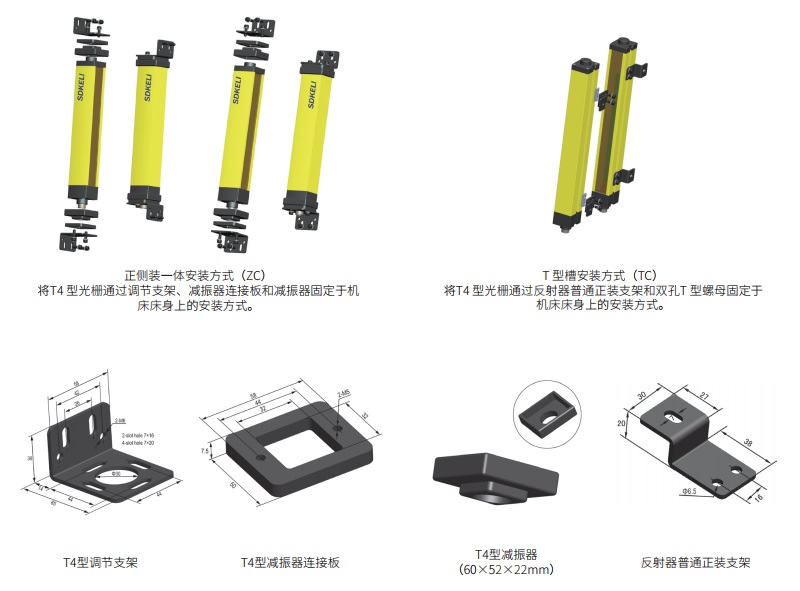

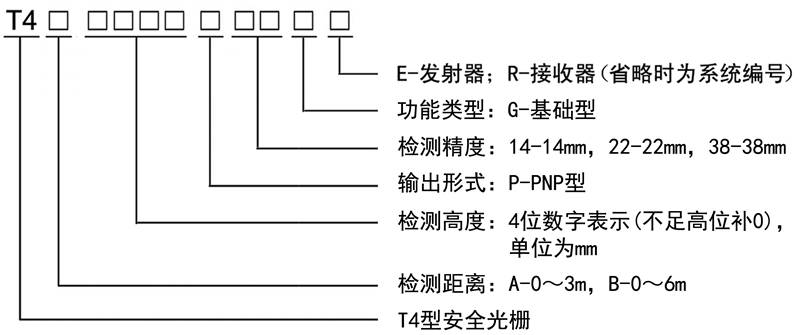

規格型號

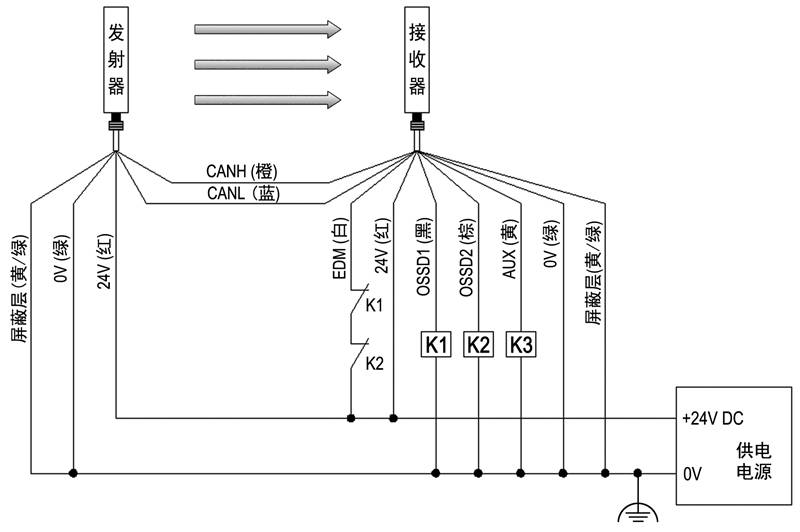

典型接線圖
| 安全等級 | Type4(IEC 61496-1/-2) | ||||
|---|---|---|---|---|---|
| 執行標準 | 2004/108/EC(EMC指令) 2006/42/EC(機械安全指令) EN/IEC 61496-1/-2 Type 4 ESPE EN/IEC 61326-1 ISO13855 | ||||
| 光學特性 | |||||
| 檢測光源 | 紅外LED（中心波長850nm） | ||||
| 保護高度 | 184~952mm | ||||
| EAA | 滿足IEC61496-2要求，檢測距離在3m以上時，EAA<2.5℃ | ||||
| 檢測精度 | 14mm | 22mm | 38mm | ||
| 保護長度 | A型：0~3m | B型：0~6m | |||
| 環境特性 | |||||
| 環境溫度 | 工作 | -10℃~55℃(無結霜及凝霧) | |||
| 存儲 | -40℃~70℃ | ||||
| 環境濕度 | 工作 | 35％RH~85％RH | |||
| 存儲 | 35％RH~95％RH | ||||
| 抗光干擾 | 白熾光源 | 3000Lux | |||
| 熒光光源 | 3000Lux | ||||
| 太陽光源 | 10000Lux | ||||
| 抗振動 | 頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次 | ||||
| 抗沖擊 | 加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次 | ||||
| 防護等級 | IP65 | ||||
| 外形尺寸 | 53×45×Jmm(J為發光器/受光器長度) | ||||
| 電氣特性 | |||||
| 電源電壓 | DC24V±10％（紋波±5％） | ||||
| 消耗電流 | 發光器 | ≤200mA | |||
| 受光器 | ≤200mA | ||||
| 響應時間 | 14~65ms | ||||
| 安全輸出（OSSD） | PNP晶體管輸出×2, ON狀態時，負載電流≤200mA,輸出電壓≥Vcc-3V, OFF狀態時，漏電流≤1mA,殘留電壓≤1V（排除導線延長的影響） 容性負載：≤47000pF 感性負載：4Hz時2H，頻率降低時可以增加 | ||||
| 輔助輸出（AUX） | 非安全輸出，一路PNP輸出，與OSSD反相，遮光狀態輸出電流≤200mA,電壓≥Vcc-3v,通過狀態輸出電流＜2mA,電壓＜2V | ||||
| 外部設備監控（EDM） | 外接繼電器或接觸器負載時，監控負載常閉觸點的狀態, ON狀態輸入電壓：9V~24V OFF狀態輸入電壓：0~7V或開路 | ||||
| 檢測精度14 | 檢測精度22 | 檢測精度38 | ||||||
|---|---|---|---|---|---|---|---|---|
| 光束數 | 規格型號 | 保護高度 | 光束數 | 規格型號 | 保護高度 | 光束數 | 規格型號 | 保護高度 |
| 24 | T4□0184P14G | 184 | 12 | T4□0176P22G | 176 | 6 | T4□0160P38G | 160 |
| 32 | T4□0248P14G | 248 | 16 | T4□0240P22G | 240 | 8 | T4□0224P38G | 224 |
| 40 | T4□0312P14G | 312 | 20 | T4□0304P22G | 304 | 10 | T4□0288P38G | 288 |
| 48 | T4□0376P14G | 376 | 24 | T4□0368P22G | 368 | 12 | T4□0352P38G | 352 |
| 56 | T4□0440P14G | 440 | 28 | T4□0432P22G | 432 | 14 | T4□0416P38G | 416 |
| 64 | T4□0504P14G | 504 | 32 | T4□0496P22G | 496 | 16 | T4□0480P38G | 480 |
| 72 | T4□0568P14G | 568 | 36 | T4□0560P22G | 560 | 18 | T4□0544P38G | 544 |
| 80 | T4□0632P14G | 632 | 40 | T4□0624P22G | 624 | 20 | T4□0608P38G | 608 |
| 88 | T4□0696P14G | 696 | 44 | T4□0688P22G | 688 | 22 | T4□0672P38G | 672 |
| 96 | T4□0760P14G | 760 | 48 | T4□0752P22G | 752 | 24 | T4□0736P38G | 736 |
| 104 | T4□0824P14G | 824 | 52 | T4□0824P22G | 816 | 26 | T4□0800P38G | 800 |
| 112 | T4□0888P14G | 888 | 56 | T4□0880P22G | 880 | 28 | T4□0864P38G | 864 |
| 120 | T4□0952P14G | 952 | 60 | T4□0944P22G | 944 | 30 | T4□0928P38G | 928 |
| 注：“□”表示光柵保護距離；A系列保護距離為0～3mB系列保護距離為0～6m。 | ||||||||
| 檢測精度14 | 檢測精度22 | 檢測精度38 | ||||||
|---|---|---|---|---|---|---|---|---|
| 光束數 | H | J | 光束數 | H | J | 光束數 | H | J |
| 24 | 184 | 300 | 12 | 176 | 300 | 6 | 160 | 300 |
| 32 | 248 | 364 | 16 | 240 | 364 | 8 | 224 | 364 |
| 40 | 312 | 428 | 20 | 304 | 428 | 10 | 288 | 428 |
| 48 | 376 | 492 | 24 | 368 | 492 | 12 | 352 | 492 |
| 56 | 440 | 556 | 28 | 432 | 556 | 14 | 416 | 556 |
| 64 | 504 | 620 | 32 | 496 | 620 | 16 | 480 | 620 |
| 72 | 568 | 684 | 36 | 560 | 684 | 18 | 544 | 684 |
| 80 | 632 | 748 | 40 | 624 | 748 | 20 | 608 | 748 |
| 88 | 696 | 812 | 44 | 688 | 812 | 22 | 672 | 812 |
| 96 | 760 | 876 | 48 | 752 | 876 | 24 | 736 | 876 |
| 104 | 824 | 940 | 52 | 816 | 940 | 26 | 800 | 940 |
| 112 | 888 | 1004 | 56 | 880 | 1004 | 28 | 864 | 1004 |
| 120 | 952 | 1068 | 60 | 944 | 1068 | 30 | 928 | 1068 |
| 注：H表示保護高度，J表示發射器、接收器長度（單位：mm）。 | ||||||||
 |
