您的位置：
    主頁 > 產品中心 > 安全光柵 >

KS06G型級連式安全光柵

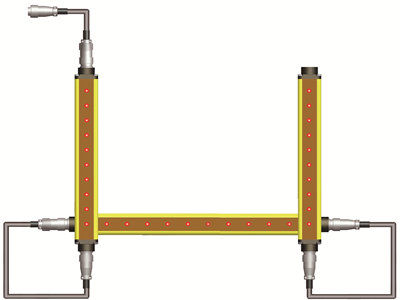

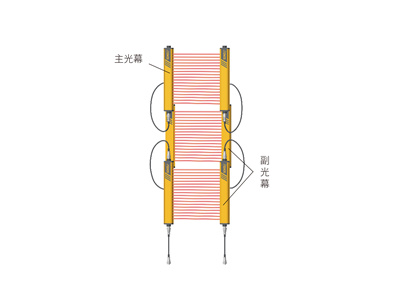

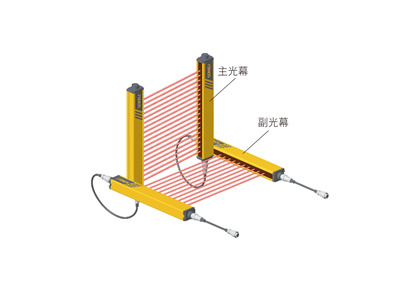

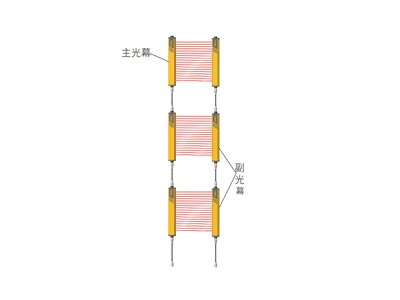

產品介紹：KS06G型級連式安全光柵可以實現4套光幕串聯，光束總數最多可達288路，還可以實現保護高度加大的“串行設置”、多面保護的“L型設置”和“U型設置”等，簡化安裝布線空間的同時，為用戶節約成本。如經過風險評估，不需要配備控制器并需要電平信號控制時，可使用KS06G型級連式安全光柵，將控制器功能集成到傳感器內部，直接輸出兩路安全的PNP或NPN信號。

分享到：

產品組成

由1套主光幕和1~3套副光幕、傳輸線組成

規格型號

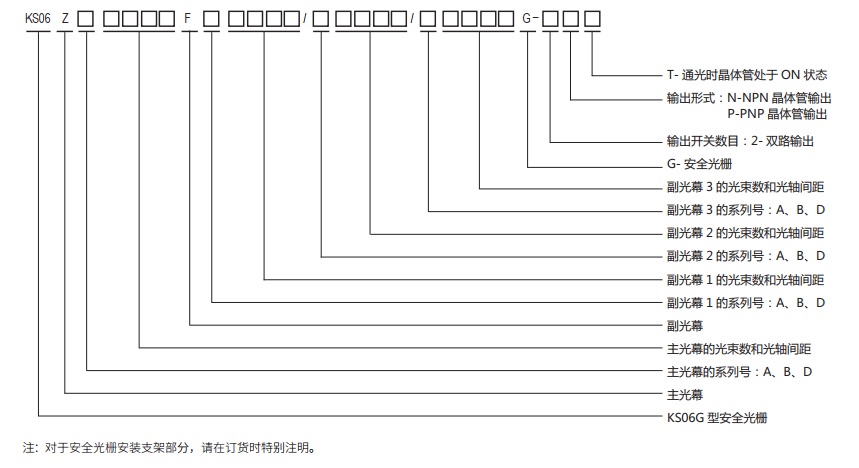

KS06G型級連式安全光柵規格型號

典型接線圖

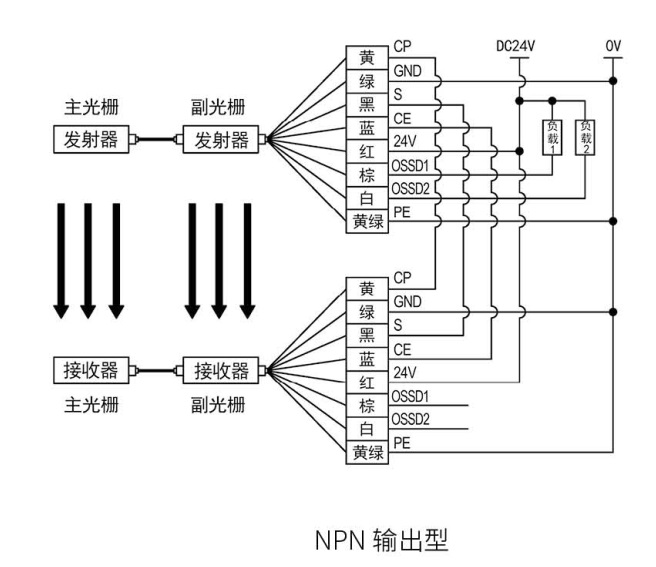

KS06G型級連式安全光柵接線圖NPN輸出

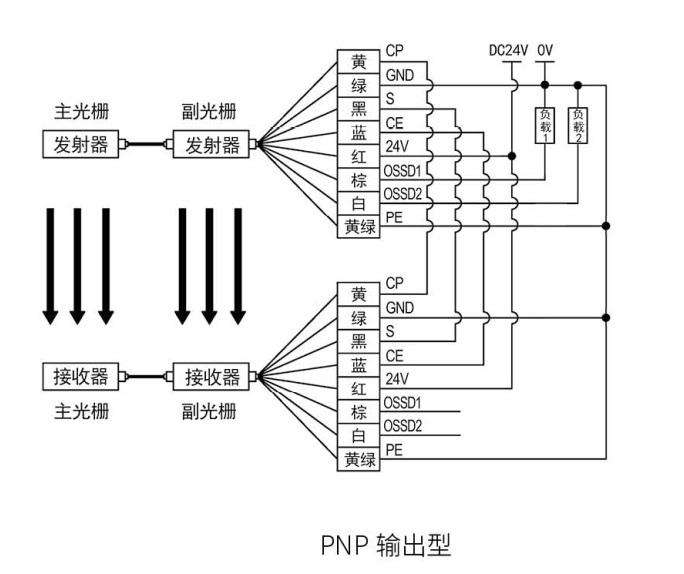

KS06G型級連式安全光柵接線圖PNP輸出
備注：K1、K2:控制機器危險部件的繼電器或其他設備


安全等級 Type4 Cat.4 PL e
執行標準 GB/19436.1;GB/T19436.2;GB4584-2007;IEC 61496-1;IEC 61496-2
光學特性
檢測光源 紅外LED（中心波長940nm）
保護高度 光軸間距×（光束數-1）
EAA 滿足IEC 61496-2要求，檢測距離在3m以上時，EAA<2.5°
光軸間距 10mm 20mm 40mm
檢測精度 18mm 28mm 48mm
光速數 16、20...72 8、12...72 4、6...68
保護長度 A型：0~6m,B型：0~12m,D型：0~20m
環境特性
環境溫度 工作 -10℃~55℃（無結霜及凝霧）
存儲 -40℃~70℃
環境濕度 工作 35％RH~85％RH
存儲 35％RH~95％RH
抗光干擾 白熾光源 3000Lux
熒光光源 3000Lux
太陽光源 10000Lux
EMC EMS 符合GB/T19436-1和GB4584-2007中對四級安全光幕的要求
EMI 符合EN61326-1和EN55011中對工業現場的電磁輻射要求
抗振動 頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次
抗沖擊 加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次
防護等級 IP65
外形尺寸 52×36×J1/J2mm(J1為主光幕/受光器長度；J2為副光幕發/受光器長度)
電氣特性
電源電壓 DC24V±10％
消耗電流 發光器 ≤300mA
受光器 ≤100mA
輸出特性 PNP輸出 PNP晶體管輸出×2（通光時ON）、負載電流300mA以下,殘留電壓≤3V以下（排除導線延長的影響）
NPN輸出 NPN晶體管輸出×2（通光時ON）、負載電流300mA以下,殘留電壓≤3以下（排除導線延長的影響）


光束數 光軸間距10 光軸間距20 光軸間距40
檢測精度18 檢測精度28 檢測精度48
規格型號 保護高度 規格型號 保護高度 規格型號 保護高度
4         KS06()*0440G2#T 120
6         KS06()*0640G2#T 200
8     KS06()*0820G2#T 140 KS06()*0840G2#T 280
10     KS06()*1020G2#T 180 KS06()*1040G2#T 360
12     KS06()*1220G2#T 220 KS06()*1240G2#T 440
14     KS06()*1420G2#T 260 KS06()*1440G2#T 520
16 KS06()*1610G2#T 150 KS06()*1620G2#T 300 KS06()*1640G2#T 600
18     KS06()*1820G2#T 340 KS06()*1840G2#T 680
20 KS06()*2010G2#T 190 KS06()*2020G2#T 380 KS06()*2040G2#T 760
22     KS06()*2220G2#T 420 KS06()*2240G2#T 840
24 KS06()*2410G2#T 230 KS06()*2420G2#T 460 KS06()*2440G2#T 920
26     KS06()*2620G2#T 500 KS06()*2640G2#T 1000
28 KS06()*2810G2#T 270 KS06()*2820G2#T 540 KS06()*2840G2#T 1080
30     KS06()*3020G2#T 580 KS06()*3040G2#T 1160
32 KS06()*3210G2#T 310 KS06()*3220G2#T 620 KS06()*3240G2#T 1240
34     KS06()*3420G2#T 660 KS06()*3440G2#T 1320
36 KS06()*3610G2#T 350 KS06()*3620G2#T 700 KS06()*3640G2#T 1400
38     KS06()*3820G2#T 740 KS06()*3840G2#T 1480
40 KS06()*4010G2#T 390 KS06()*4020G2#T 780 KS06()*4040G2#T 1560
42     KS06()*4220G2#T 820 KS06()*4240G2#T 1640
44 KS06()*4410G2#T 430 KS06()*4420G2#T 860 KS06()*4440G2#T 1720
46     KS06()*4620G2#T 900 KS06()*4640G2#T 1800
48 KS06()*4810G2#T 470 KS06()*4820G2#T 940 KS06()*4820G2#T 1880
50     KS06()*5020G2#T 980 KS06()*5040G2#T 1960
52 KS06()*5210G2#T 510 KS06()*5220G2#T 1020 KS06()*5240G2#T 2040
54     KS06()*5420G2#T 1060 KS06()*5440G2#T 2120
56 KS06()*5610G2#T 550 KS06()*5620G2#T 1100 KS06()*5640G2#T 2200
58     KS06()*5820G2#T 1140 KS06()*5840G2#T 2280
60 KS06()*6010G2#T 590 KS06()*6020G2#T 1180 KS06()*6040G2#T 2360
62     KS06()*6220G2#T 1220 KS06()*6240G2#T 2440
64 KS06()*6410G2#T 630 KS06()*6420G2#T 1260 KS06()*6440G2#T 2520
66     KS06()*6620G2#T 1300 KS06()*6640G2#T 2600
68 KS06()*6810G2#T 670 KS06()*6820G2#T 1340 KS06()*6840G2#T 2680
70     KS06()*7020G2#T 1380
72 KS06()*7210G2#T 710 KS06()*7220G2#T 1420
注：規格型號中（）表示主/副光幕編號，Z表示主光幕，F(xiàn)1/F2/F3表示副光幕序號；*表示檢測距離系列號，A系列0-6m，B系列0-12m，D系列0-20m；#表示輸出形式，P表示PNP輸出，N表示NPN輸出。光軸間距10mm副光柵用防護罩增加10mm(單位mm)


H表示保護高度，J表示發光器、受光器長度，L表示鋼管長度，C表示防護罩長度（單位：mm）

注：黃底部分表示級連式安全光柵不提供此規格最后一級副光幕；光軸間距10mm的副光幕用防護罩長度增加10mm
光束數 光軸間距10 光軸間距20 光軸間距40
檢測精度18 檢測精度28 檢測精度48
H 主光柵J1 副光柵J2 L C H 主光柵J1 副光柵J2 L C H 主光柵J1 副光柵J2 L C
4                     120 239 249 500 300
6                     200 319 329 500 380
8           140 239 249 500 300 280 399 409 750 460
10           180 279 289 500 340 360 479 489 750 540
12           220 319 329 500 380 440 559 569 1000 620
14           260 359 369 750 420 520 639 649 1000 700
16 150 239 259 500 300 300 399 409 750 460 600 719 729 1000 780
18           340 439 449 750 500 680 799 809 1000 860
20 190 279 299 500 340 380 479 489 750 540 760 879 889 1000 940
22           420 519 529 750 580 840 959 969 1200 1020
24 230 319 339 500 380 460 559 569 1000 620 920 1039 1049 1500 1100
26           500 599 609 1000 660 1000 1119 1129 1500 1180
28 270 359 379 750 420 540 639 649 1000 700 1080 1199 1209 1500 1260
30           580 679 689 1000 740 1160 1279 1289 1500 1340
32 310 399 419 750 460 620 719 729 1000 780 1240 1359 1369 1750 1420
34           760 759 769 1000 820 1320 1439 1449 1750 1500
36 350 439 459 750 500 700 799 809 1000 860 1400 1519 1529 1750 1580
38           740 839 849 1200 900 1480 1599 1609 2000 1660
40 390 479 499 750 540 780 879 889 1200 940 1560 1679 1689 2000 1740
42           820 919 929 1200 980 1640 1759 1769 2000 1820
44 430 519 539 750 580 860 959 969 1200 1020 1720 1839 1849   1900
46           900 999 1009 1200 1060 1800 1919 1929   1980
48 470 559 579 1000 620 940 1039 1049 1500 1100 1880 1999 2009   2060
50           980 1079 1089 1500 1140 1960 2079 2089   2140
52 510 599 619 1000 660 1020 1119 1129 1500 1180 2040 2159 2169   2220
54           1060 1159 1169 1500 1220 2120 2239 2249   2300
56 550 639 659 1000 700 1100 1199 1209 1500 1260 2200 2319 2329   2380
58           1140 1239 1249 1500 1300 2280 2399 2409   2460
60 590 679 699 1000 740 1180 1279 1289 1500 1340 2360 2479 2489   2540
62           1220 1319 1329 1750 1380 2280 2399 2409   2460
64 630 719 739 1000 780 1260 1359 1369 1750 1420 2520 2639 2649   2700
66           1300 1399 1409 1750 1460 2600 2719 2729   2780
68 670 759 779 1000 820 1340 1439 1449 1750 1500 2680 2799 2809   2860
70           1380 1479 1489 1750 1540
72 710 799 819 1000 860 1420 1519 1529 1750 1580
